DD馬達音圈電機直線電機模組LMC有鐵芯電機LMC系列無鐵芯電機直驅多動子環形線UVW對位平臺管狀電機

LMC系列無鐵芯電機系例LM300 系列無鐵芯電機

?具有卓越的性能、定位準確性以及運行效率。

?噪音小、無需維護并且運轉順暢無誤

?散熱相比無鐵芯效果好

?大推力和高剛性

?行程長度不受限制

產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。



LMC系列有鐵芯電機

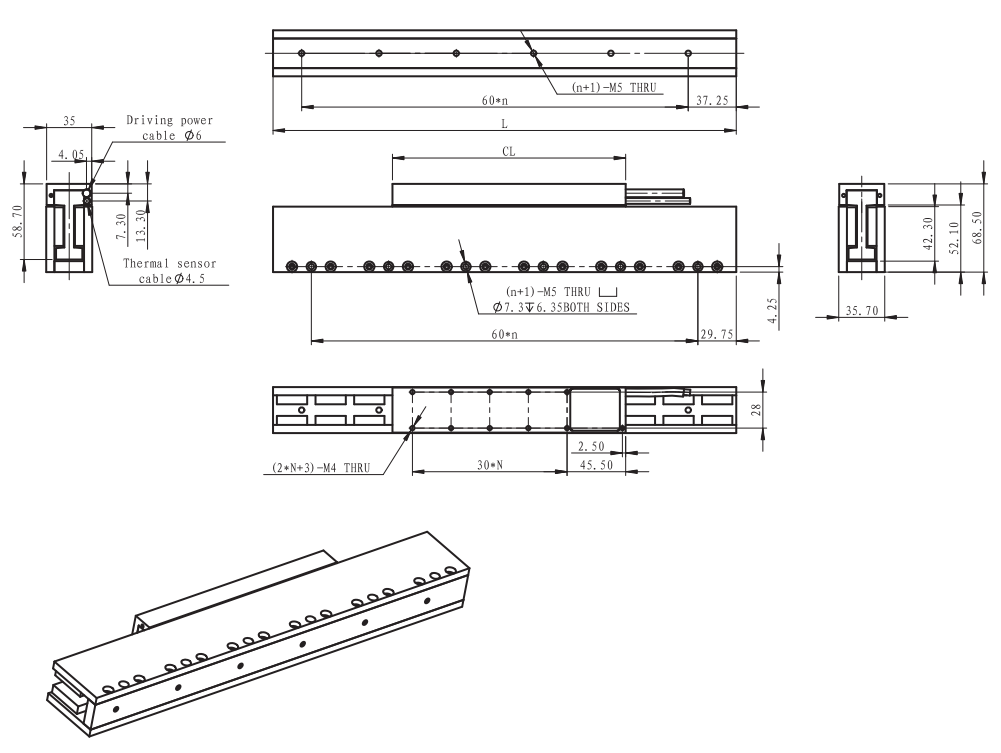

外形圖(單位:mm)






額定性能符號單位LM300-X1LM300-X2LM300-X3LM300-X4LM300-X5
峰值推力FpN154308462616770
   持續推力（溫度Tmax下）請參考閱注釋①Fc N3570 106140177
電機常數（25℃下）KmN/√W8.712.315.217.519.7
連續功率PcW1632486480
               電氣規格
   繞組形式N1N1N4N1N4N1N4N1N4
峰值電流IpArms101020102010201020
持續電流（溫度Tmax下）IcArms2.32.34.62.34.62.34.62.34.6
電阻（在25℃±10%下）Rm歐姆3.67.21.810.82.714.43.6184.5
電感±20%LmH2.14.31.16.33.18.62.210.52.6
反電勢常數（在25oC±10%下） Ke Vpeak/m/s12.625 12.641 18.95025.262.831.4
推力常數（在25oC±10%下）KfN/Arms15.430.815.450.423.161.630.87738.5
               機械規格
線圈總成質量±15%Mckg0.220.410.620.831.04
永磁體總成質量±15%Mwkg/60mm0.570.570.570.570.57
       品質因數與附加數據
極距Tmmm6060606060
磁性吸引力Fa kN00000
最高允許線圈溫度TmaX℃120120120120120
對應定子型號    T-LM300-XXXT-LM300-XXXT-LM300-XXXT-LM300-XXXT-LM300-XXX
